爱彩爱财88 　　1643型数字型压力变送控制器是一款集压力测量、显示、接点控制及变送输出于一体的全数字化测控产品，具有RS485总线功能实现网络、数字信号传输以及变送器参数远程设定和调校。也可直接安装于现场压力测量点，即可用按键现场设定零点、满度值、接点压力、控制压力等多种参数，对现场压力、压差、液位进行精确测量和控制，并向其他设备提供标准模拟信号或提供节点控制信号的智能化多功能产品。

HFS靶式水流开关

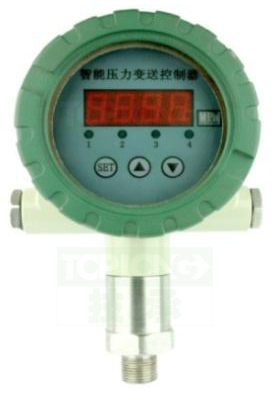

1643 RS485型压力变送控制器

　　1643 RS485型压力变送控制器应用

对316不锈钢无腐蚀的气体、液体压力测量

应用于石油、化工、冶金、电力、水文等工业过程现场

爱彩爱财88 1643 RS485型压力变送控制器特点

　　测量范围广，全不锈钢铝铸结构，压力接口形式多样，φ117mm表盘设计，超亮度LED压力显示

爱彩爱财88 两种供电方式，具有RS485通讯接口

爱彩爱财88 最多可提供四路控制接点，接点值和接点状态任意设置，控制精确可靠

技术参数
量程范围：	' -0.1~0或0~0.01或0~100MPa
允许过载：	小于等于额定量程的1.5倍
压力类型：	表压、绝压、密封参考压型
精确度：	±0.25%（典型）±0.5%（最大）
长期稳定性:	±0.3%F.S/年
零点温度漂移:	±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa）
满度温度漂移:	±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa）
工作温度:	'-20℃~80℃
贮存温度:	'-40℃~120℃
供电电源:	24VDC;220VAC
输出信号:	模拟量：4~20mA
输出信号:	数字量：RS485
继电器控制:	1~4路继电器控制 AC220V/3A
触点寿命:	大于10万次
显示范围:	'-1999~9999
压力接口:	M20×1.5&G1/2
外壳材质:	304不锈钢
膜片材质:	316L不锈钢
O型密封圈:	氟橡胶
电缆：	聚乙烯
绝缘电阻：	100MΩ 100VDC
外壳防护等级：	IP65

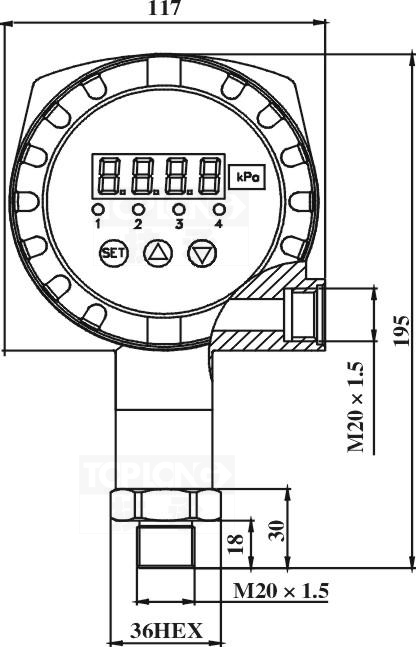

1643RS485型压力变送控制器外形结构

选型代码
1643-	1	2	3	4	5	6	7	8
1643-	量程范围 -0.1~0或0~0.01或0~100MPa（X:表示实际测量量程上线）
1	XK	（0-x）Kpa
1	XM	0-x）Mpa
2	外形结构
2	2	φ117表盘防爆壳体
3	供电电源
	D1	24VDC
	D2	220VAC
4	输出信号
	S1	4~20mA
	S2	~5V
	S3	0~5V
	S4	0~10mA
5	输出功能
	F1	一路继电器
	F2	二路继电器开关量
	F3	三路继电器
	F4	四路继电器
	F5	四路继电器带RS485接口
6	螺纹接口
	J1	M20×1.5外螺纹
	J2	G1/2 外螺纹
	J5	其他特殊螺纹...
7	压力类型
	G	表压(*常规选项）
	A	绝压
	S	密封参考压
8	OEM定制
	/	无定制内容常规出货
	A	无铭牌光版定制产品
	B	指定铭牌指定商标产品
